【Fusion】エラー備忘録

はじめに

Fusionでのモデリングをすすめていく中で発生したエラー
どのように対応したのか管理人の備忘録ページ

’22.6.12記

メタルラックの3Dモデルを作成していました。

円柱モデルを横方向に複製しようと、「矩形状パターン」選択

横方向に40mm間隔で9本と入力後、下記エラーが発生しました。

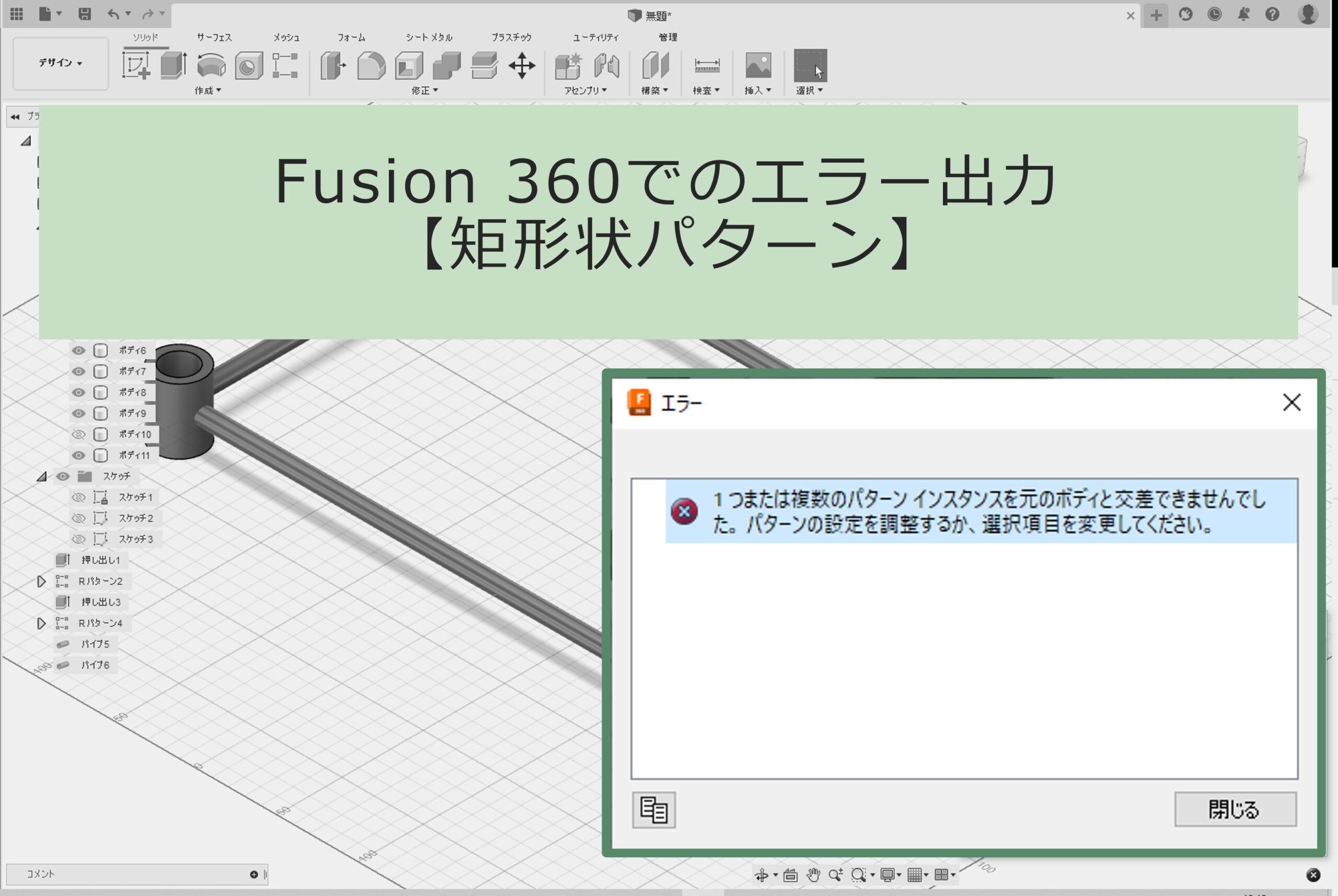

１つまたは複数のパターン インスタンスを元のボディと交差できませんでした。
パターンの設定を調整するか、選択項目を変更してください。

単語の理解力不足で1行目、何を伝えたいのか、わかりません。
意味を理解するために、文章を塊で整理すると

A：１つまたは複数のパターン インスタンス
B：元のボディ
⇒　AをBと交差できませんでした　≠　AとBを交差できませんでした

インターネットで調べてもよくわからない。
同じ手順で、操作していくと、同じところでエラー出力。再現性があるエラー。

インターネットで検索しても、条件にマッチする情報が出てこない。
ポチポチと操作して、場当たり的に検証すると…

ボディを選択するときはオレンジの枠線内

いつも、モデル本体を直接クリックしていました。

ウインドウ選択を有効にしているので、

モデルを複数選択する場合は、左下から右上へマウス操作で対象をすべて選んでいます。

これが悪影響だったのでしょうか？

’22.6.12記

矩形状パターンのエラー

１つまたは複数のパターン インスタンスを元のボディと交差できませんでした。
パターンの設定を調整するか、選択項目を変更してください。

解決策

ボディを選択するときはオレンジの枠線内

仮説

選択時の右下記載内容で「ボディ」を選択できていることが重要なポイント？
